旋流除砂器
DN系列旋流除砂器设计精巧，结构简单，它是根据离心沉降和密度差的原理，应用于河水、井水除砂，洗煤水、工业选矿、固液分离等。
应用范围
河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。
原理概述
工艺流程：原水－旋流除砂－精密过滤－储水池－用户
旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。
产品特点
1、结构简单，成本低廉，易于安装和操作，几乎不需要维护。
2、与扩大管，缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间。
主要技术参数
1、材质：碳钢
2、原水浊度 ≥300度
3、水浊度 ≤10度
4、进水压力 ≥0.2～0.25MPa
5、水头损失 2mm
6、除砂直径 ＞0.1mm
7、工作温度≤85℃

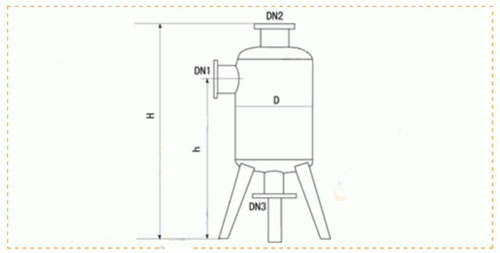

| 型 号 | 处理水量 | 进水压力 | 平均除砂率 | 外型尺寸mm | 进水口DN1 | 出水口DN2 | 排污口DN3 | ||
| m3/h | MPa | % | D | H | h | mm | mm | mm | |
| MF-20-CS | 20 | >0.2 | >96 | 159 | 850 | 650 | 25 | 40 | 20 |
| MF-30-CS | 30 | >0.2 | >96 | 219 | 960 | 650 | 40 | 50 | 20 |
| MF-40-CS | 40 | >0.2 | >95 | 325 | 1150 | 1080 | 50 | 80 | 20 |
| MF-60-CS | 60 | >0.25 | >95 | 325 | 1150 | 1080 | 50 | 80 | 25 |
| MF-70-CS | 70 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 25 |
| MF-80-CS | 80 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 25 |
| MF-100-CS | 100 | >0.3 | >90 | 426 | 1760 | 1350 | 100 | 125 | 40 |
| MF-150-CS | 150 | >0.3 | >90 | 530 | 1760 | 1350 | 100 | 125 | 50 |
| MF-185-CS | 185 | >0.3 | >90 | 530 | 2000 | 1550 | 125 | 150 | 65 |
| MF-200-CS | 200 | >0.3 | >90 | 650 | 2334 | 1800 | 150 | 200 | 65 |
| MF-300-CS | 300 | >0.3 | >90 | 650 | 2457 | 1800 | 200 | 250 | 80 |
安装与使用
1、旋流除砂器安装应做好基础，基础必须平整，也可直接安装地面上。

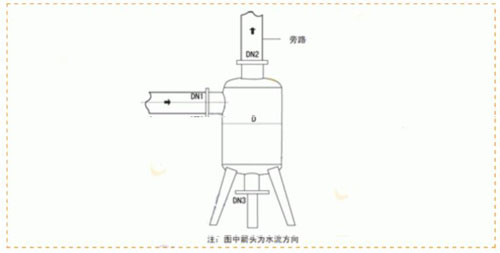

2、安装时要根据设备本体上的水流指向箭头连接管道。
3、可根据实际处理水量选择旋流除砂器，当单台流量不能满足要求时可多台并联使用。
4、可根据实际处理精度，串联使用。
5、正常工作时，需开启进、出水阀门、关闭排污阀；
6、当旋流除砂器储缸中存砂到一定高度时，应排污，排污时打开排污阀，直到流出清水。
