大流量滤芯过滤器

适用范围

大流量设计,单台设备最大流量可达700m3/h,适用于纯水、超纯水、石化、油漆涂装、工业用水,糖浆、饮料、油脂、酒等之过滤。

连接尺寸

DN32-DN350国标法兰,也可按照要求提供各种连接标准的法兰快装接口。

表面处理

机械抛光、喷砂亚光处理、电化学抛光。

结构特点

•设计标准:GB150-1998

•设计压力:150psi(其它规格可以按需订制)。

•滤芯形式:10-40″标准双开口或单开口。

•滤芯操作性能:活接法兰连接,便于滤芯更换。

•垫圈材质:四氟,氟橡胶,硅胶,丁晴橡胶

•壳体材质:CS碳钢、304/316不锈钢可供选择。

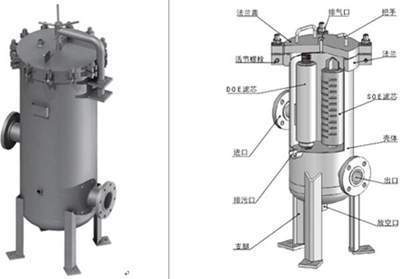

滤筒说明

双开口滤芯所用的带弹簧的滤芯紧固帽,可以有效防止在动态环境下造成的泄漏和旁漏,保证被过滤物料的过滤的完整性,单开口滤芯采用双O形圈密封结构,密封效果好,更换滤芯的简单易行。安装滤芯的数量可以根据客户要求随意订制,滤筒结构紧凑,可以在相同滤芯数量下使用更小的筒体直径,从而节省设备成本,减小安装空间,降低运行成本。


滤芯的精度:1微米,2微米,5微米,15微米,25微米,40微米,70微米

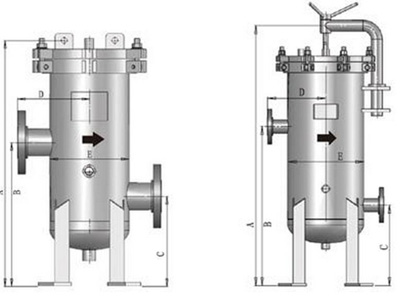

卧式大流量滤芯过滤器规格表

型号 滤芯 数量 滤芯 规格 壳体 材质 滤芯 直径(mm) 连接 法兰 壳体 直径(mm)
MF-1DL-304-40 1 40″ 304或316L 152.4 MF50 219
MF-1DL-304-60 1 60″ 152.4 MF50 219
MF-2DL-304-40 2 40″ 152.4 MF65 377
MF-2DL-304-60 2 60″ 152.4 MF65 377
MF-3DL-304-40 3 40″ 152.4 MF80 450
MF-3DL-304-60 3 60″ 152.4 MF100 450
MF-5DL-304-40 5 40″ 152.4 MF150 550
MF-5DL-304-60 5 60″ 152.4 MF150 550
MF-7DL-304-40 7 40″ 152.4 MF200 650
MF-7DL-304-60 7 60″ 152.4 MF250 650
MF-8DL-304-40 8 40″ 152.4 MF250 650
MF-9DL-304-40 9 40″ 152.4 MF300 700
MF-10DL-304-40 10 40″ 152.4 MF300 700
